重量平衡系統是使對重與轎廂達到相對平衡，在電梯工作中使轎廂與對重間的重量差保持在某一個限額之內，保證電梯的曳引傳動平穩、正常。它由對重裝置和重量補償裝置兩部分組成。
對重
對重由對重架與對重塊及對重導靴等組成，對重架上裝有對重導。
當采用2:1曳引方式時，對重架頂部設有對重輪或反繩輪，有時對重架底部還設有安全鉗。
對重塊安裝在對重架中，對重塊頂部須用壓板壓緊，防止電梯在運行中發生竄動或墜落。
對重重量=轎廂自重+K*轎廂額定載荷
K—平衡系數（0.4-0.5）
對重架底部安裝有調整墊塊，用以補償鋼絲繩延伸而導致對重架底部撞板至緩沖器頂面間的緩沖距離減少。

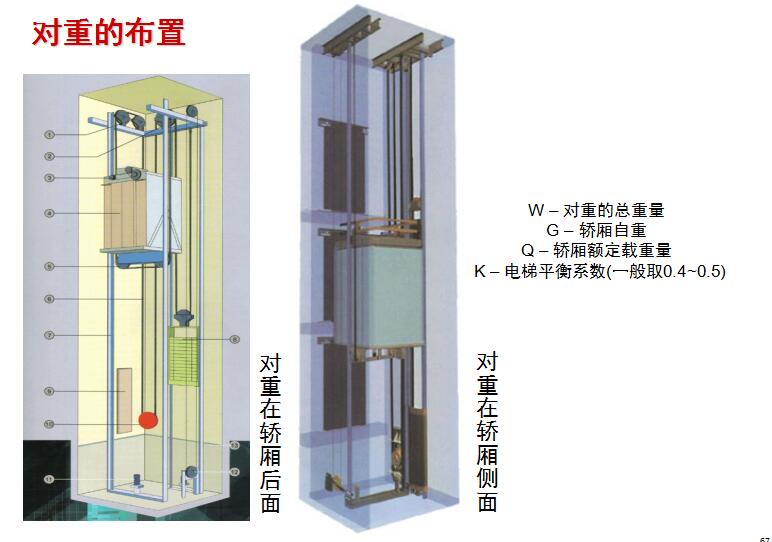

惠州遠大電梯——對重的布置圖
重量補償裝置
重量補償裝置是懸掛在轎廂和對重底面的補償鏈條,補償繩等.在電梯運行是,其長度的變化正好與曳引繩長度變化趨勢相反,當轎廂位于最高層時,曳引繩大部分位于對重側,而補償鏈(繩)大部分位于轎廂側;當轎廂位于最底層時,情況與上述正好相反,這樣轎廂一側和對重一側就有了補償?shù)钠胶庾饔谩?/span>

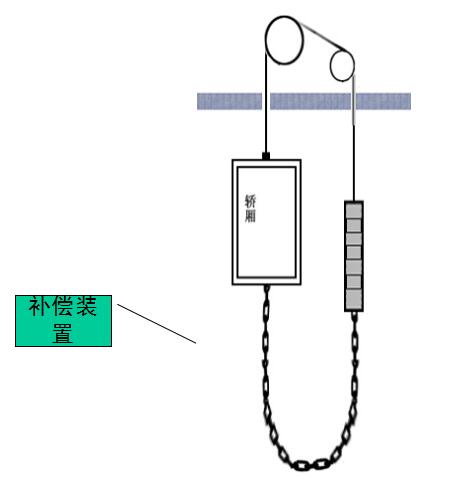

惠州遠大電梯——重量補償裝置

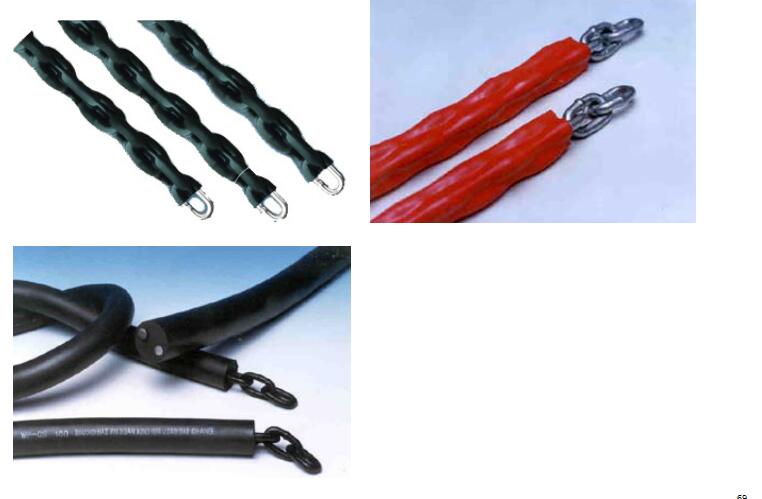

惠州遠大電梯——補償裝置的種類
平衡系數
平衡系數的測定方法
電流法或轉速法
在轎廂內裝入試驗用標準砝碼，其重量為額定載重量的40%-50%，然后使電梯按額定速度上下運行數次，在機房內用鉗型電流表或轉速表測定并記錄轎廂每次上下方向的電流值或轉速值，比較上、下運行的電流或轉速差值應不大于5%。
經驗法
即用人力盤動手輪測定平衡系數，此方法適合于1:1曳引方式
電流載荷曲線圖
逐漸加載測定轎廂上下行與對重同一水平位置時的電流值，作出電流- 載荷曲線圖，相交點即是平衡系數。
特別注意做平衡系數時必須保證轎廂上所有的附屬裝置安裝完畢。
平衡補償裝置
前提：層樓≥6層，
提升高度≥30M
補償裝置有二種：補償鏈和補償繩，采用對稱式補償方法。
補償鏈以鐵鏈為主，有光鏈和膠鏈兩種。
光鏈適合于低速梯，為減少運行中鐵鏈碰撞引起的噪聲，光鏈中穿有麻繩。
膠鏈適合于快速梯。
一般在底坑中設有導向裝置，避免運行中發生碰撞。
補償鏈固定在轎底或?qū)χ丶艿撞浚褂肬型鉤固定（安裝時一般先用萬向裝置固定以消除平衡鏈中的扭轉應力）。
在投入使用時補償鏈必須做二次保護。
平衡補償繩
具有運行平穩，補償效果好的優點。

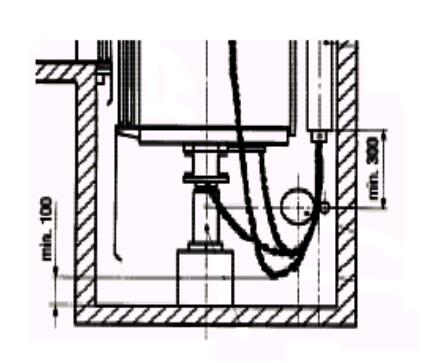

在井道底坑設有漲緊裝置，漲緊裝置只能沿著導軌作上下浮動。
漲緊裝置上設有鋼絲繩防跳保護裝置及保護開關
