電梯作為空間（特別是乘客）運行的垂直交通工具，必須具有絕對足夠的安全性，安全保護系統的作用就是防止和消除電梯在運行中可能發生的一切不安全狀態。
惠州遠大電梯——安全保護系統
電梯不安全狀態的主要種類
超速：電梯的運行速度超過極限值，一般為額定速度的115%以上。
失控：電梯在運行過程中由于意外原因如制動器失效或曳引繩嚴重打滑或曳引繩斷裂等導致正常的制動手段已無法使電梯停止運動。
終端越位：電梯在頂層端站或底層端站越出正常的平層位置繼續運行，常發生在平層控制裝置出現故障時。
沖頂或蹲底：由于意外原因電梯端站不減速或端站監控裝置失靈導致電梯直接沖頂或蹲底。
不安全運行：超載運行，廳、轎門未關閉運行，限速器失效狀態運行，電動機錯、斷相運行等均屬不安全運行。
非正常停止：電梯因停電，控制回路故障，安全鉗誤動作等，引起電梯在運行中突然停止。
關門障礙：電梯在關門時，受到人或物的阻礙，使門無法關閉。

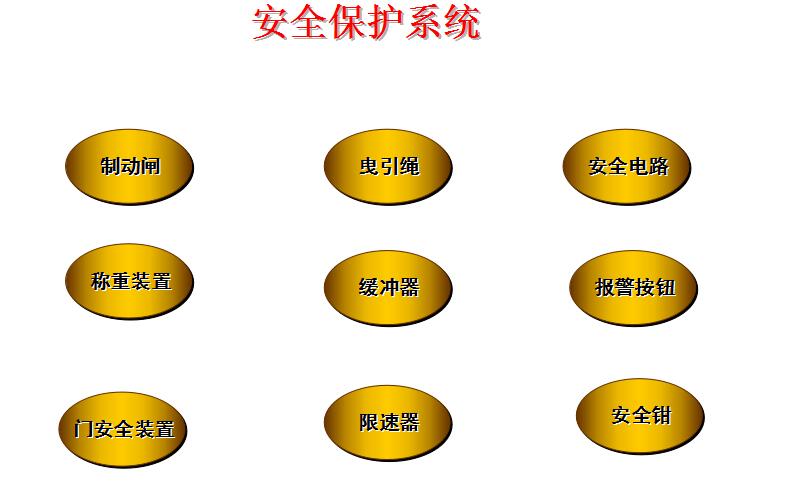

安全保護系統的基本構成
限速器，安全鉗
終端限位開關或監測裝置
緩沖器
轎廂超載裝置，門鎖電氣- 機械聯鎖裝置，限速器斷繩開關，漲緊輪開關及漏電保護開關等組成電梯不安全運行保護系統。
轎廂內警鈴，電話，對講機，安全窗，安全門，緊急盤車裝置，自發電裝置等組成電梯不正常停止應急處理系統。
門保護裝置：電子檢測裝置或關門力限制器，安全觸板等組成門安全保護裝置。
安全系統組成
限速器與安全鉗
限速器與安全鉗作為電梯超速或失控時的聯動保護裝置。
限速器是速度反應和操縱安全鉗的裝置。
而安全鉗則是以機械動作將電梯強行制停在導軌上的機構。

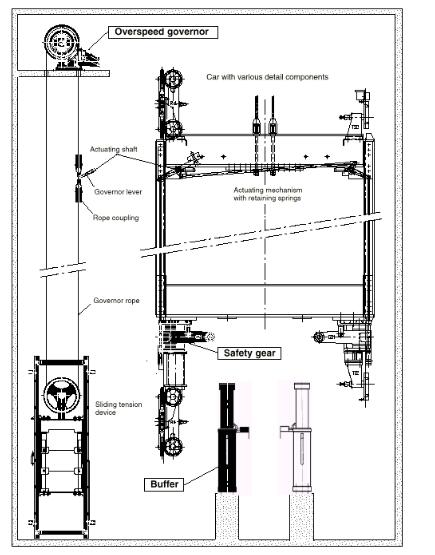

惠州遠大電梯——安全系統組成
安全系統原理
工作原理

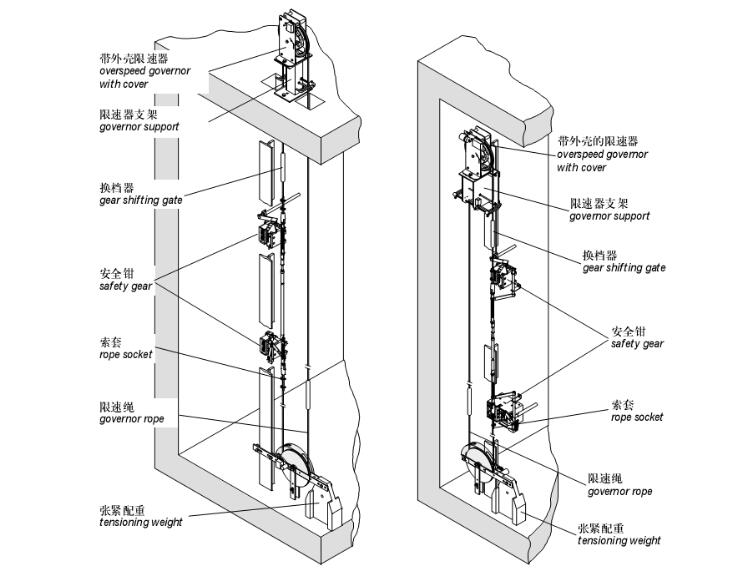

限速器安裝在機房，通過鋼絲繩與安裝在轎廂上橫梁兩側的安全鉗拉桿相連，電梯的運行速度通過限速器鋼絲繩反映到限速器的轉速上，為保證限速器的速度反映準確，在井道底坑設有漲緊裝置，保證鋼絲繩與限速器繩輪間有足夠的摩擦力。
電梯運行時，鋼絲繩將電梯的升降運動轉化為限速器的旋轉運動，當旋轉速度超出限速器的動作速度時，限速器動作，同時切斷控制回路或使安全鉗動作：
惠州遠大電梯——安全系統原理
對于設有超速開關（非自動復位）的限速器：
超速開關（第一動作速度）首先動作，切斷電梯安全回路或控制回路使電磁制動器失電制動，如電梯繼續向下加速運行，則限速器進而卡住鋼絲繩，提起安全鉗聯動拉杠，迫使安全鉗動作，將電梯強行制停在導軌上。
對于沒有超速開關的限速器：
只有迫使安全鉗動作的功能，同時轎廂上橫梁上的安全鉗開關被斷開，切斷安全回路。
如對重也配置限速器，則其動作速度應高于轎廂限速器的動作速度，但不得超過10%。

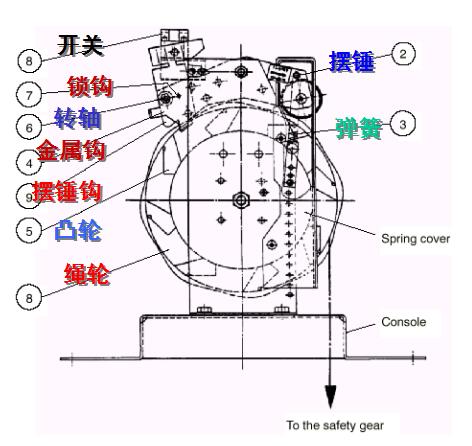

限速器
限速器的一般技術要求
動作速度≥115%的額定速度
限速器動作時對鋼絲繩的作用力下列兩者中之較大者：
300牛頓
安全鉗動作所需力的兩倍
限速器鋼絲繩直徑≥6mm,一般為8mm。
限速器漲緊輪應有導向裝置，并設有斷繩開關（非自動復位）
限速器整定彈簧應有鉛封，絕不允許他人隨意調整。
限速器的種類
一般采用離心式限速器，以旋轉所產生的離心力來反映電梯的實際運行速度，常用的有甩塊式和甩球式。
根據限速器在動作時對鋼絲繩的夾持是剛性的還是彈性的，又可分為剛性夾持式和彈性夾持式及摩擦式。
惠州遠大電梯——限速器
剛性限速器
剛性夾持式
組成：繩鉗彈簧、夾繩鉗、壓縮彈簧、連接板、拋塊、心軸、繩輪、棘齒罩、機架及偏心叉等
工作原理
電梯運行時，繩輪在鋼絲繩的帶動下旋轉，由于離心力的作用使拋塊向外張開，當限速器速度達到整定速度值時，離心力的增大使拋塊鍥住棘輪罩上的棘齒，帶動棘輪罩轉動，并使偏心叉隨著回轉，從而帶動夾繩鉗將鋼絲繩夾住。
限速器對鋼絲繩的夾持力是不可調的，繩索一旦被夾住，就會越夾越緊，因此稱為剛性夾持式。
剛性夾持式對鋼絲繩的損傷比較大，僅適宜于低速電梯，一般限速器上沒有超速開關。
正常情況下，繩鉗與鋼絲繩之間應有3mm以上的間隙，繩鉗上端的壓縮彈簧在繩鉗夾持鋼絲繩時能起到一點緩沖作用。

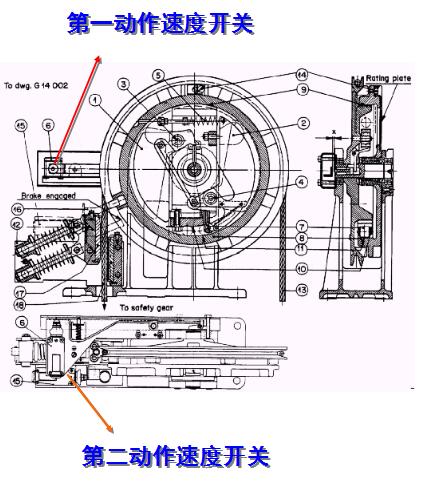

彈性限速器
彈性夾持式
限速器上安裝有超速開關，限速器對電梯速度的限制作用分為兩個獨立的動作
當電梯運行速度達到限速器超速開關動作速度時，超速開關首先動作，同時切斷安全回路，制動器失電抱閘，使電梯停止運行，限速器超速開關動作速度亦稱為第一動作速度。
惠州遠大電梯——彈性限速器
如電梯繼續加速下行，則帶動夾繩鉗動作，夾繩鉗在自重作用下，將限速器鋼絲繩夾住，由于繩鉗與鉗座之間有夾緊彈簧，因此繩鉗對限速器鋼絲繩的夾緊是一個彈性夾持過程(兩個夾繩鉗具有聯動關系)，對繩索起到很好的保護作用，適合于快、高速電梯。

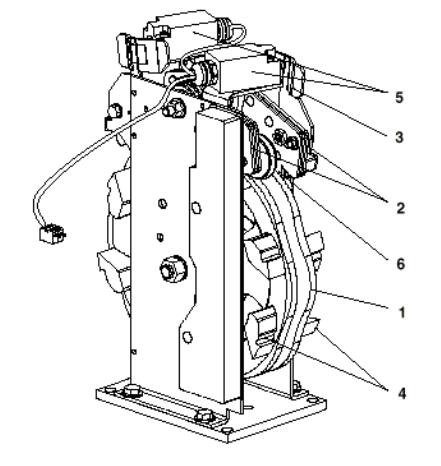

摩擦限速器
摩擦式
動作原理與前兩者不同，當電梯運行速度達到限速器限定值時，繩輪被限制不動，鋼絲繩與繩輪輪槽間的摩擦力將提起安全鉗拉桿使安全鉗鉗塊動作，適宜于低速梯（如GBP等）
惠州遠大電梯——摩擦限速器

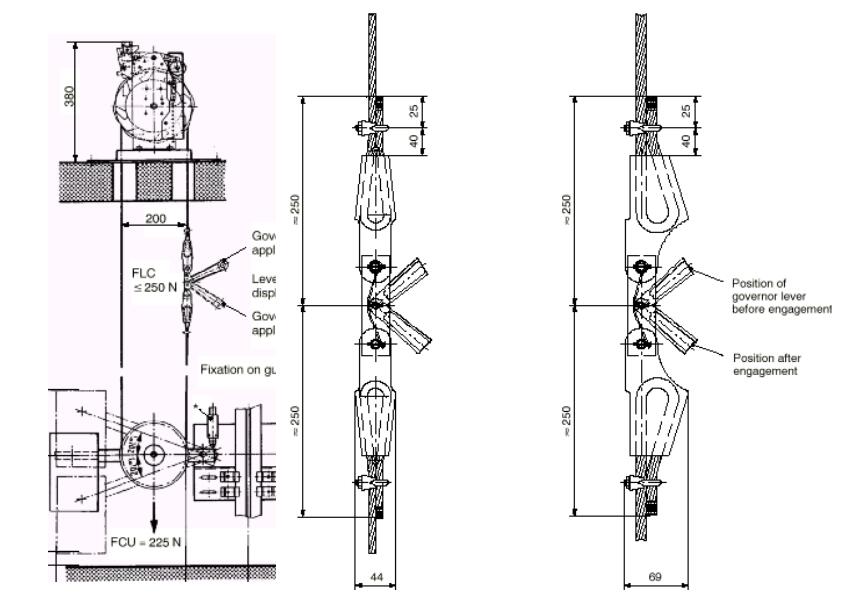

雙向限速器
于１９９９年開始ＥＮ８１和2003年開始的GB7588標準要求安全鉗對上行方向的超速也起保護作用，即安全鉗具有雙向動作功能，見圖：
惠州遠大電梯——雙向限速器

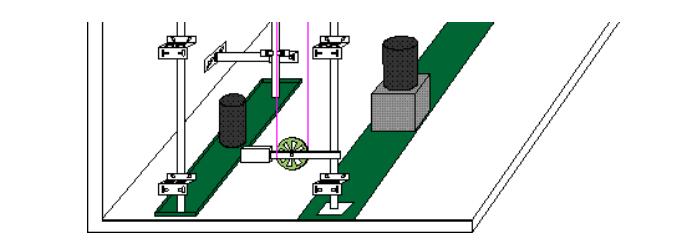

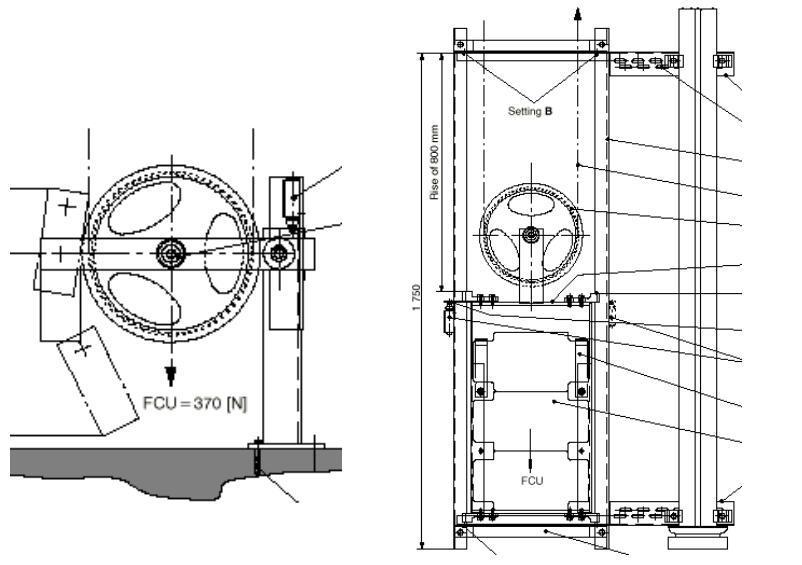

惠州遠大電梯——限速器安裝
限速器安裝要求：
鉛垂度≤0.5mm
運轉平穩
安裝位置正確
底座牢固
出廠動作速度整定鉛封完好
接地良好
限速器鋼絲繩漲緊合適且運行中不得與轎廂或?qū)χ氐认嗯?br />距導軌導向面及頂面偏差≤10mm

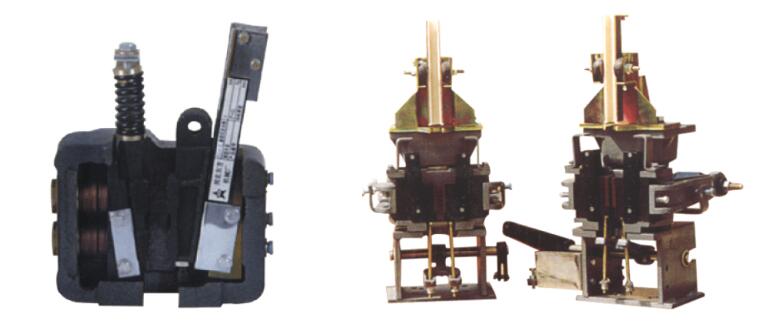

安全鉗
安全鉗定義與設置要求
定義
轎廂或?qū)χ叵蛳逻\(yùn)動時發生打滑、斷繩、失控等而出現超速向下的情況下，與限速器產生聯動，拉桿被提起，使安全鉗鍥塊或滾珠等產生上升或水平移動，同時使曳引機和制動器斷電，使轎廂減速并被安全鉗制停在導軌上。
安全鉗主要由連桿機構、鉗塊拉桿、鉗塊及鉗座等組成。
設置要求
轎廂下橫梁兩端頭各設置一只安全鉗，對重一般不設置安全鉗，但當在特殊情況下（如井道下方有人能達到的建筑物或空間存在時），則必須設置對重安全鉗。

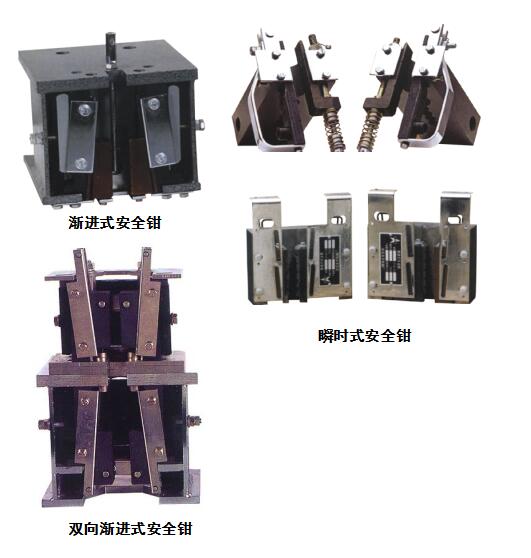

安全鉗的分類
瞬時式安全鉗
瞬時式安全鉗的鉗座是簡單的整體式結構，因此又稱剛性安全鉗，由于鉗座是剛性的，鍥塊從夾持導軌到電梯制停，時間極短，因而造成很大的沖擊力。
適宜于速度≤0.63米/秒的電梯。
漸進瞬時式安全鉗（≤1米/秒）
漸進式安全鉗
又稱為彈性安全鉗，由于鉗座是彈性的，鍥塊從夾持導軌到電梯制停時，鉗座受力張開，使鍥塊與鉗座斜面發生位移，從而大大緩沖了制動時的沖擊力，適宜于任何速度的電梯。
安全鉗的鉗塊型式
常見的有偏心式、單鍥塊式、滾子式及雙鍥塊式等，其中雙鍥塊式在作用過程中轎廂兩側受力均勻，對導軌的損傷較小，因此應用最為廣泛，目前大都采用此種鉗塊型式。
安全鉗的制停距離及制停減速度
制停距離指限速器夾繩鉗動作起至轎廂被制停在導軌上止，轎廂所滑行的距離，這段距離由下列兩部分組成：
限速器鋼絲繩被夾持時的滑移距離，即拉桿被提起到鉗塊夾住導。
鉗塊夾住導軌不動后，鉗座相對于鉗塊的滑移距離
制停減速度是電梯被安全鉗制停過程中的平均減速度，過大的制停減速度會造成劇烈的沖擊，人體及電梯結構均受到損傷，因此必須加以限制，其值應≤0.2-1g。
對于瞬時安全鉗，因鉗座是剛性的，制停距離極小，必須嚴格限制電梯的運行速度。
但對于漸進式安全鉗來說，則可以通過限制制停距離來控制減速度，一般制停距離規定有最小值與最大值，最小值限制了減速度，而最大值限制了電梯的滑行距離。
安全鉗安裝要求
與導軌兩側間隙符合要求
安全契塊高度差符合要求
兩側契塊動作同步
安全鉗鉛封完好
電梯用緩沖器有兩種主要形式：蓄能型緩沖器和耗能型緩沖器。
蓄能型緩沖器指的是彈簧緩沖器，主要部件是由圓形或方形鋼絲制成的螺旋彈簧。錐形彈簧目前已很少使用。蓄能型緩沖器只能用于額定速度不超過1.0m/s的電梯。
耗能型緩沖器適用于任何額定速度的電梯。耗能型緩沖器應滿足:當載有額定載荷的轎廂自由下落,并以設計緩沖器時所取的沖擊速度作用到緩沖器上時平均減速度不應大于1g,減速度超過2.5g以上的作用時間不應大于0,04s。
惠州遠大電梯——安全鉗

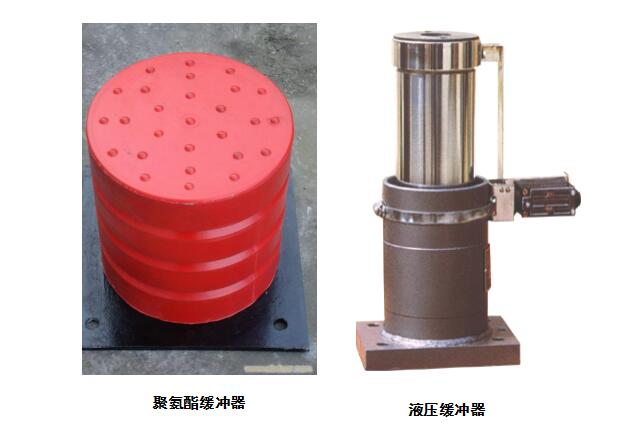

緩沖器
緩沖器是電梯的最后一道安全保護裝置，當電梯失控沖頂或蹲底時，緩沖器將吸收和消耗電梯的沖擊能量，使電梯安全減速并停止在底坑。
緩沖器安裝在井道的底坑里，轎廂和對重各配有1-2個。
惠州遠大電梯——緩沖器
電梯用緩沖器有兩種主要形式：蓄能型緩沖器和耗能型緩沖器。蓄能型緩沖器指的是彈簧緩沖器，主要部件是由圓形或方形鋼絲制成的螺旋彈簧。錐形彈簧目前已很少使用。蓄能型緩沖器只能用于額定速度不超過1.0m/s的電梯。耗能型緩沖器適用于任何額定速度的電梯。耗能型緩沖器應滿足:當載有額定載荷的轎廂自由下落,并以設計緩沖器時所取的沖擊速度作用到緩沖器上時平均減速度不應大于1g,減速度超過2.5g以上的作用時間不應大于0,04s。
惠州遠大電梯——緩沖器

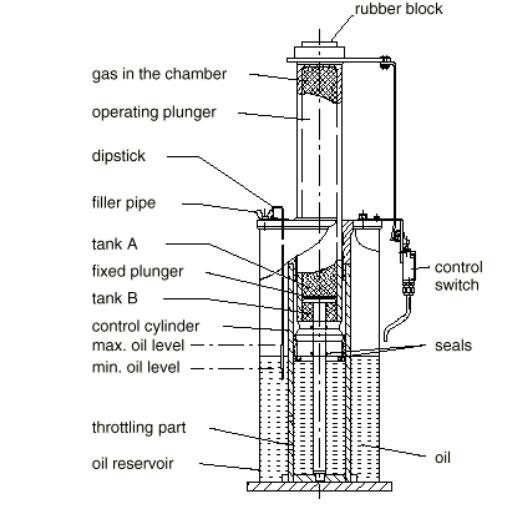

油壓式緩沖器
結構示意圖：
組成：
緩沖墊
復位彈簧
柱塞
環行節流孔
變量棒
缸體
其它
工作原理
當轎廂或?qū)χ刈矒艟彌_器時，柱塞向下運動，壓縮油缸內的油，將電梯的動能傳遞給液壓油，使液壓油通過環行節流孔噴向柱塞腔，液壓油通過環行節流孔時，由于流動面積突然縮小，形成渦流，使液體內的質點相互碰撞、摩擦而產生熱量將電梯的沖擊動能消耗掉，從而保證電梯安全可靠的減速停車。
當轎廂或?qū)χ仉x開緩沖器時，柱塞在復位彈簧力的作用下，恢復到正常的工作狀態，而液壓油則重新回流到油缸內。
工作性能要求
在電梯以額定載荷及115%額定速度下，緩沖時的平均減速度應≤g（9.8米/秒2），最大減速度≤2.5g（24.5米/秒2）的持續時間不超過1/25秒，同時規定了緩沖器的最大緩沖速度及最小緩沖行程。
工作特點
由于液壓式緩沖器是將電梯撞擊動能轉化為液壓油的熱能散發掉，因此無回彈作用，又稱為耗能型緩沖器。
同時由于變量棒的作用，柱塞在下壓時，環行節流孔的截面積逐漸變小，使電梯的緩沖接近勻減速運動，故油壓式緩沖器具有緩沖平穩的優點，且在相同條件下，所需行程比彈簧式緩沖器減少一半，適合于快、高速電梯。
測試（復位試驗）
條件：轎廂空載、檢修速度、下降到將緩沖器完全壓縮。
要求：從轎廂開始離開緩沖器一瞬間起，直到緩沖器恢復到原狀所需時間應≤120S。
緩沖器開關
緩沖器安裝要求
兩緩沖器頂面高度差≤2mm
撞板與緩沖器中心偏差≤20mm
緩沖器接地良好
液壓緩沖器柱塞加油脂保護
鉛垂度≤0.5%
緩沖器液壓用油符合要求且在油標范圍內，無滲漏。
